Вакуумні насоси PVR

Компанія P.V.R. s.r.l. (Італія) – це всесвітньо відомий і провідний італійський виробник вакуумних насосів і вакуумних систем.

У 2024 році компанія відсвяткувала свою 60-ту річницю а також 20-ту річницю співпраці з Фірмою «ЛБМ». За всі ті роки нами поставлено в Україну майже 30 видів вакуумних насосів та запчастин до них. Абсолютно більша частина цих вакуум насосів працює і сьогодні на підприємствах України, завдяки нашій спільній з командою PVR інженерній технічній підтримці, а також своєчасному професійному технічному обслуговуванню вакуумного обладнання.

За останні 10 років досвідчена команда фахівців фірми P.V.R. оновила весь номенклатурний ряд своїх насосів а також підняла на новий рівень якість і надійність вакуумного обладнання, яке виготовляється під торговою маркою PVR Vacuum Design.

Сьогодні нашим партнерам і потенційним замовникам пропонуються такі групи вакуумного і компресорного обладнання PVR:

Інноваційна серія Next Generation від PVR - це пластинчато-роторні вакуумні насоси з системою економного рециркуляційного змащування.

Вакуумні насоси цієї серії мають більш високу надійність, покращений рівень вакууму (менш ніж 0,1 мбар абс.), а також зменшену вагу і шум у роботі.

Технічні параметри ПЛАСТИНЧАТО-РОТОРНІ ВАКУУМНІ НАСОСИ НОВОЇ СЕРІЇ Next Generation, тип насоса:
EU 47 M Next EU 67 Next EU 107 H Next EU 300 H Next EU 650 H Next
Швидкість відкачувння (м3/год) 50 67 110 300 660
Граничний вакуум (мбар, абс) ≤ 0,1
Потужність ел. двигуна (кВт) 1,1 1,5 2,2 5,5 15
Частота оберт. ротора (об/хв) 1500 1000
Енергоживлення ~3 ф.: 230/400 В-50 Гц ~3 ф.: 400/690 В-50 Гц
Кількість масла (л) 2 2,6 7 22
Рівень шуму (ISO 2151) (дБ(А)) 62 63 66 71 73
Габарити, мм 566x316x276 606x317x276 718x406x327 979x551x436 1451x823x653
Вага (кг) 41,7 51 85 188 582

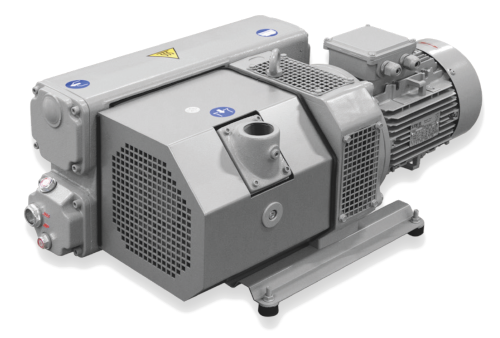

Стандартна серія PVL/EU від PVR (А) - це пластинчато-роторні вакуумні насоси з системою економного рециркуляційного змащування, які мають перевірені часом конструкцію, якість і надійність.

Вакуумні насоси цієї серії мають граничний вакууму 0,5 мбар абс. («-0,9995 атм.»).

Швидкість відкачування цієї гами насосів становить (від 17 до 200) м3/год.

Технічні параметри ПЛАСТИНЧАТО-РОТОРНІ ВАКУУМНІ НАСОСИ СТАНДАРТНООЇ СЕРІЇ PVL/EU, тип насоса:
PVL 15 PVL 35 EU 105 EU 160 EU 205
Швидкість відкачування (м3/год) 18 35 105 152 205
Граничний вакуум (мбар, абс) ≤ 0,5
Потужність ел. двигуна (кВт) 0,55 (0,75) 0,75 (1,1) 2,2 3 4
Частота обертання ротора (об/хв) 1500
Електроживлення ~3 ф.: 230/400 В-50 Гц (або ~1 ф.: 230 В-50 Гц) ~3 ф.: 230/400 В-50 Гц
Кількість масла (л) 1 1,5 3 7
Рівень шуму (ISO 2151) (дБ(А)) 59 65 67 71 70
Габаритні розміри (мм) 380x260x222 460x296x271 735x405x334 805x436x348 895x551x436
Вага (кг) 25 (27) 38 (42,5) 82 104 161

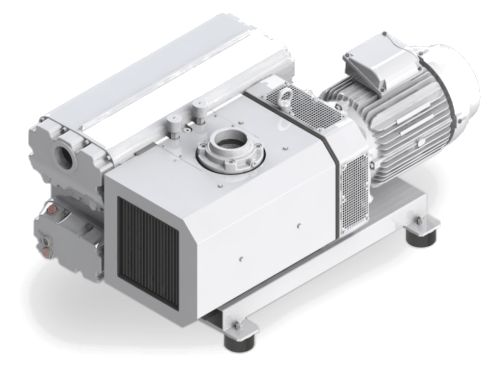

Стандартна серія PVL/EU від PVR (А) - це пластинчато-роторні вакуумні насоси з системою економного рециркуляційного змащування, які мають перевірені часом конструкцію, якість і надійність.

Вакуумні насоси цієї серії мають граничний вакууму 0,5 мбар абс. («-0,9995 атм.»).

Швидкість відкачування цієї гами насосів становить (від 300 до 1033) м3/год.

Технічні параметри ПЛАСТИНЧАТО-РОТОРНІ ВАКУУМНІ НАСОСИ СТАНДАРТНООЇ СЕРІЇ PVL/EU, тип насоса:
EU 300 (B) PVL 401 (B) PVL 541 (B) EU 650 (B) EU 1000 (B)
Швидкість відкачування (м3/год) 300 417 553 660 1033
Граничний вакуум (мбар, абс) ≤ 0,5 (≤ 10 - для версії «B», тобто тривалої роботи на «поганому» вакуумі)
Потужність ел. двигуна (кВт) 5,5 7,5 11 15 22
Частота обертання ротора (об/хв) 1500 1000
Електроживлення ~3 ф.: 400/690 В-50 Гц
Кількість масла (л) 7 10 22 35
Рівень шуму (ISO 2151) (дБ(А)) 71 78 79 73 80
Габаритні розміри (мм) 979x551x436 1343x602x543 1490x602x543 1436x823x653 1710x941x659
Вага (кг) 188 319 356 582 870

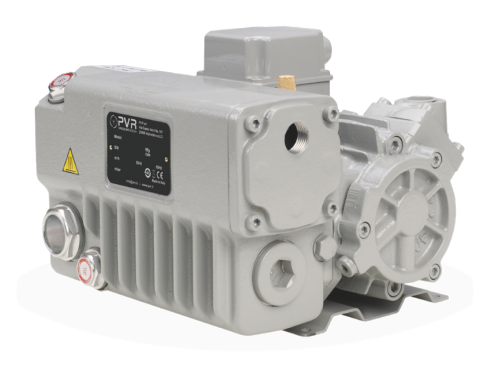

Серія компактних насосів EM від PVR - це пластинчато-роторні вакуумні насоси з системою економного рециркуляційного змащування, які мають підвищені швидкості обертання ротору, що дає перевагу насосу бути менше та легше.

Вакуумні насоси цієї серії мають граничний вакууму 2 мбар абс. («-0,998 атм.»).

Швидкість відкачування цьго ряду вакуумних насосів становить (від 4 до 42) м3/год.

Технічні параметри ПЛАСТИНЧАТО-РОТОРНІ ВАКУУМНІ НАСОСИ КОМПАКТНОЇ СЕРІЇ EM, тип насоса:
EM 4 (B) EM 8 (B) EM 12 (B) EM 20 EM 28 EM 40
Швидкість відкачування (м3/год) 4 8.5 12.5 18 28 42
Граничний вакуум (мбар, абс) 2 (20 для версії "B")
Потужність ел. двигуна (кВт) 0.12 0.25 0.37 0.55 1.1 (0.75) 1.4 (1.1)
Частота обертання ротора (об/хв) 3000
Електроживлення ~1 ф.: 230 В-50 Гц (або ~3 ф.: 230/400 В-50 Гц)
Кількість масла (л) 0.1 0.15 0.3 0.5 0.7 0.9
Рівень шуму (ISO 2151) (дБ(А)) 57 58 65 66 65 68
Габаритні розміри, мм 236x129x139 300x166x139 280x214x189 298x221x189 332x266x224 415x266x224
Вага (кг) 5.4 11.7 (11.4) 13 17 26 (24.8) 30 (28)

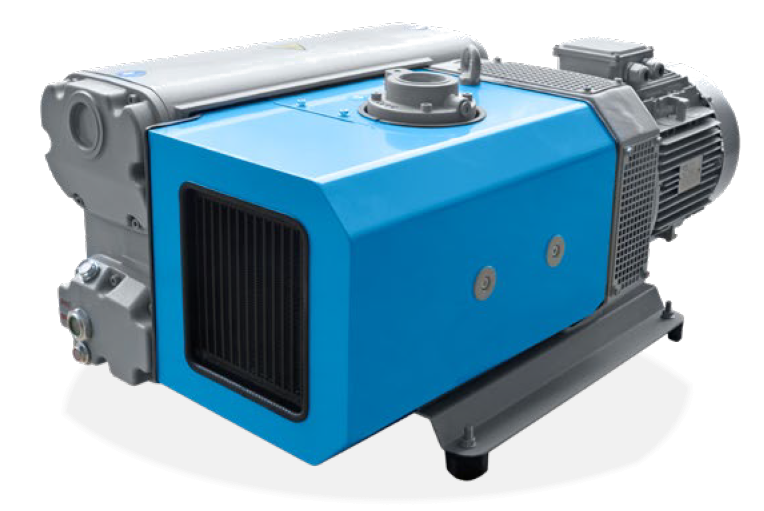

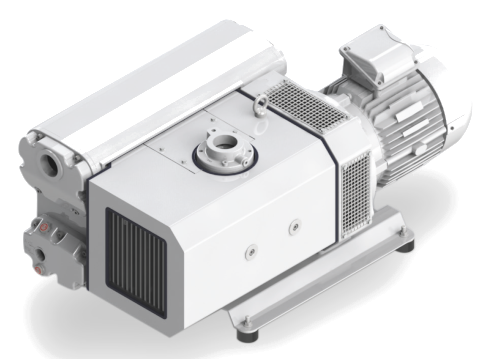

Спеціальна серія вакуумних насосів HWT від PVR - це пластинчато-роторні вакуумні насоси з системою економного рециркуляційного змащування. Вони спеціально розроблені для видалення газових сумішей з присутністю великої кількості парів рідин. Ці насоси надійно забезпечують роботу і продуктивність завдяки тому, що можуть конденсувати пари всередині корпусу насоса.

Технічні параметри ПЛАСТИНЧАТО-РОТОРНІ ВАКУУМНІ НАСОСИ НОВОЇ СЕРІЇ HWT, тип насоса:
EU 47 HWT EU 67 HWT EU 107 HWT EU 160 HWT EU 205 HWT EU 300 HWT EU 650 HWT
Швидкість відкачування (м3/год) 50 67 110 152 205 300 660
Граничний вакуум (мбар, абс) ≤ 0.8
Потужність ел. двигуна (кВт) 1.1 1.5 2.2 3 4 5.5 15
Частота обертання ротора (об/хв) 1500 1000
Електроживлення ~3 ф.: 230/400 В-50 Гц ~3 ф.: 400/690 В-50 Гц
Кількість масла (л) 2 2.6 3 7 22
Рівень шуму (ISO 2151) (дБ(А)) 61 62 66 71 70 71 73
Габаритні розміри, мм 566x316x276 606x317x276 718x406x373 805x436x316 895x551x436 979x551x436 1481x823x653
Вага (кг) 44 51 85 104 161 188 582

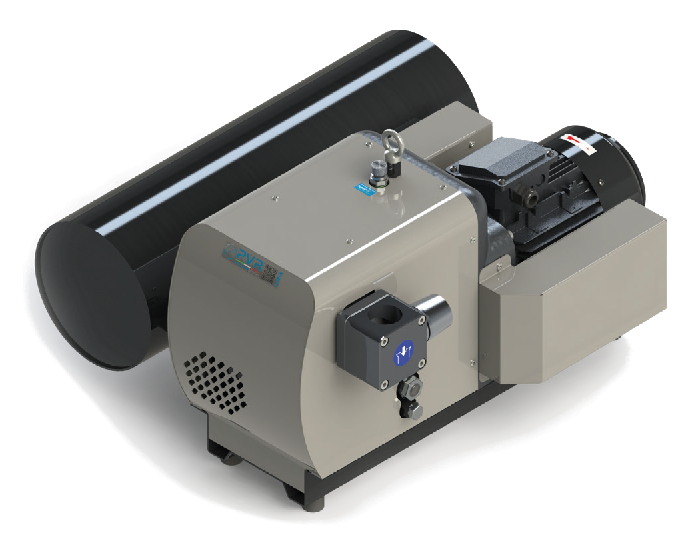

Серія сухих вакуумних насосів DRY C від PVR - це кулачкові (або «claw» - когтеві) двороторні вакуумні насоси, які працюють взагалі без використання мастила в камері стиснення. Змащення потрібно тільки у редукторному відсіку, де синхронізуються робочі ротори. Кулачкові вакуумні насоси серії DRY C розвивають в середньому вакуум нижче 150 мбар абс. і мають продуктивність (від 100 до 300) м3/год.

Технічні параметри КУЛАЧКОВІ (КОГТЕВІ) ВАКУУМНІ НАСОСИ СЕРІЇ DRY C, тип насоса:
DRY C 100 DRY C 157 DRY C 250 DRY C 300
Швидкість відкачування (м3/год) 100 150 235 300
Робочий (тривалий) вакуум (мбар, абс) 150 70 200
Потужність ел. двигуна (кВт) 2.2 3 4 5.5
Частота обертання ротора (об/хв) 3000
Електроживлення ~3 ф.: 230/400 В-50 Гц
Кількість масла у редукторі (л) 0.5 1
Рівень шуму (ISO 2151) (дБ(А)) 76 73 78
Габаритні розміри, мм 703x356x390 797x434x524 841x540x530 892x540x530
Вага (кг) 90 120 181 215

Серія сухих вакуумних насосів DRY CR від PVR - це кулачкові (або «claw» - когтеві) двороторні вакуумні насоси, які працюють взагалі без використання мастила в камері стиснення. Змащення потрібно тільки у редукторному відсіку, де синхронізуються робочі ротори. Кулачкові вакуумні насоси серії DRY CR розвивають в середньому вакуум 100 або 200 мбар абс. і мають продуктивність (від 60 до 950) м3/год.

Технічні параметри КУЛАЧКОВІ (КОГТЕВІ) ВАКУУМНІ НАСОСИ СЕРІЇ DRY CR, тип насоса:
DRY CR 60 DRY CR 150 DRY CR 400 DRY CR 500 DRY CR 1000
Швидкість відкачування (м3/год) 60 160 400 500 950
Граничний вакуум (мбар, абс) 50 (100) 50 (200)
Потужність ел. двигуна (кВт) 1.1 3 7.5 9.2 18.5
Частота обертання ротора (об/хв) 2850
Електроживлення ~3 ф.: 230/400 В-50 Гц ~3 ф.: 400/690 В-50 Гц
Кількість масла у редукторі (л) 0.4 0.5 1.2 1.4 2.2
Рівень шуму (ISO 2151) (дБ(А)) 78 73 78 80 82
Габаритні розміри, мм 736x321x461 797x434x524 1065x586x695 1120x586x695 1409x737x1037
Вага (кг) 55 131 350 450 720

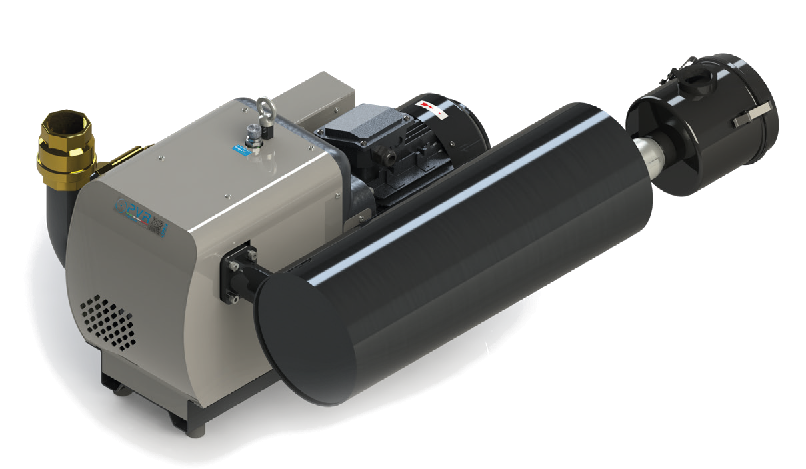

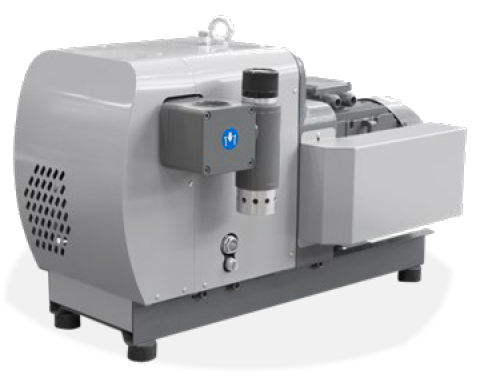

Серія сухих вакуумних насосів DRY C P від PVR - це кулачкові (або «claw» - когтеві) двороторні компресори, які працюють взагалі без використання мастила в камері стиснення. Змащення потрібно тільки у редукторному відсіку, де синхронізуються робочі ротори. Кулачкові компресори серії DRY C P розвивають надлишковий тиск в середньому до 2 бар надл. (bar g) і мають продуктивність (від 56 до 500) м3/год.

Технічні параметри КУЛАЧКОВІ (КОГТЕВІ) КОМПРЕСОРИ СЕРІЇ DRY CP, тип насоса:
DRY CR 60 P DRY C 100 P DRY C 157 P DRY C 250 P DRY CR 400 P DRY CR 500 P
Швидкість відкачування (м3/год) 56 100 150 235 400 500
Надлишковий тиск (бар) до 2 до 2.3 до 2.45 до 2.1 до 2 до 2
Потужність ел. двигуна (кВт) 3 2.2 - 5.5 3 - 9.2 5.5 - 15 11 - 22 15 - 30
Частота обертання ротора (об/хв) 2850 3000 2850
Електроживлення ~3 ф.: 230/400 В-50 Гц ~3 ф.: 400/690 В-50 Гц
Кількість масла у редукторі (л) 0.4 0.5 1 1.2 1.4
Рівень шуму (ISO 2151) (дБ(А)) 78 76 78 77 81
Габаритні розміри, мм 781x297x461 771x424x402 1044x400x668 1041x738x530 1340x672x1003 1410x672x1003
Вага (кг) надається окремо: залежить від робочого тиску і потужності електродвигуна

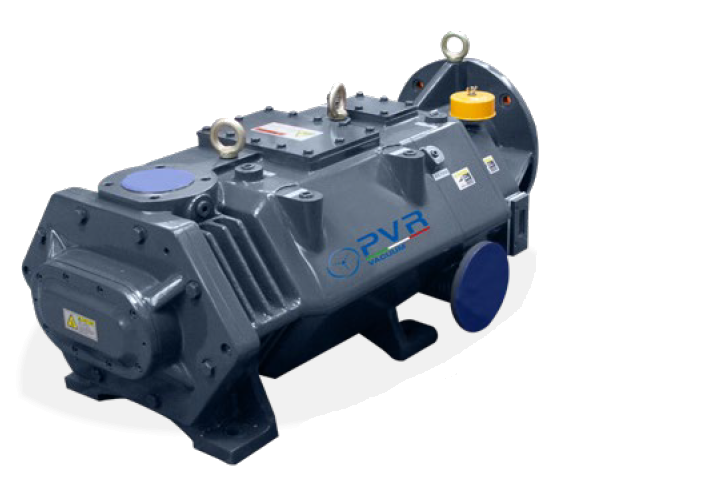

Серія сухих вакуумних насосів SD від PVR - це гвинтові двороторні вакуумні насоси, які працюють взагалі без використання мастила в камері стиснення. Завдяки ексклюзивній "гібридній" конструкції високоефективних роторів, ці вакуумні насоси забезпечують значну економію енергії та низьку температуру вихлопних газів. Вакуумні насоси серії SD розвивають вакуум нижче 0,07 мбар абс. і мають продуктивність (від 110 до 2250) м3/год.

Технічні параметри ГВИНТОВІ ВАКУУМНІ НАСОСИ СЕРІЇ SD, тип насоса:
SD 120 SD 250 SD 350 SD 650 SD 1500 SD 2500
Швидкість відкачування (м3/год) 110 250 330 660 1250 2250
Надлишковий тиск (бар надл.) < 0.07 < 0.01 < 0.07
Потужність ел. двигуна (кВт) 4 7.5 15 30 45
Частота обертання ротора (об/хв) 2900 1450
Електроживлення ~3 ф.: 230/400 В-50 Гц, ~3 ф.: 400/690 В-50 Гц
Споживання охолоджувальної води (л/хв) 5-10 10-15 15-20 30-40 40-50
Рівень шуму (ISO 2151) (дБ(А)) 75 77 79 80 81 82
Габаритні розміри, мм 1142x215x617 1309x415x778 1415x465x805 1722x546x895 2400x711x1110 2718x998x1241
Вага (кг) 165 350 460 630 1540 2250

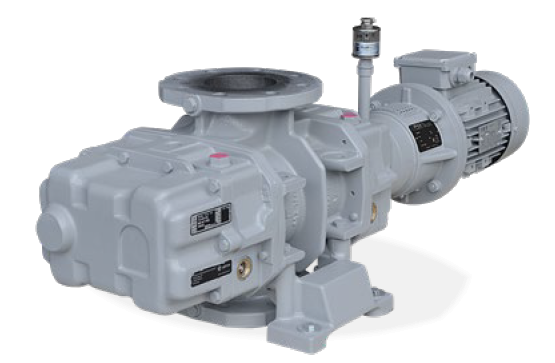

Серія вакуумних насосів GMa і GMb від PVR - це двороторні насоси типу Рутс (Roots). Ці вакуумні насоси виробляються відомою німецькою компанією AERZEN і поставляються в комплектації з італійськими двигунами під торговою маркою PVR. Це так звані «бустерні насоси», як не можуть стартувати з умов атмосферного тиску. Для запуску їх в роботу потрібен вакуум 200 мбар абс. і нижче.

Технічні параметри ДВОРОТОРНІ НАСОСИ типу РУТС СЕРІЙ GMa і GMb, тип насоса:
GMa 10.0 HV GMa 10.1 HV GMa 10.2 HV GMa 11.3 HV GMa 11.4 HV GMa 12.5 HV GMa 12.6 HV
Швидкість відкачування (м3/год) 180 250 365 500 750 1000 1430
Ств. перепад тиску Δ, (мбар абс.) 130 140 130 140 130 130 130
Потужність ел. двигуна (кВт) 0.75 1.1 1.5 2.2 3 4 5.5
Частота обертання ротора (об/хв) 3000
Електроживлення ~3 ф.: 230/400 В-50 Гц
Кількість масла у редукторі (л) 0.9 1.1 1.5
Рівень шуму (ISO 2151) (дБ(А)) 70 71 72
Габаритні розміри, мм 780x332x264 816x332x264 933x332x264 951x390x320 1100x390x320 1118x440x360 1289x500x360
Вага без ел. двигуна (кг) 95 105 125 150 180 230 295

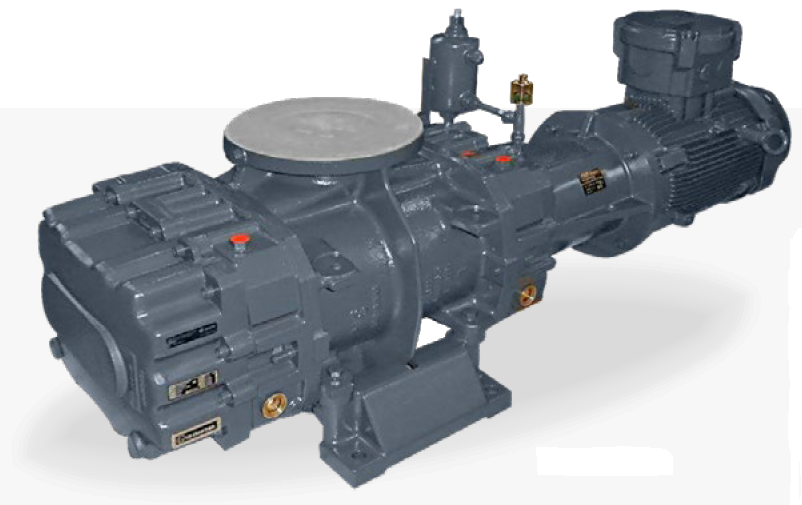

Двороторні вакуумні насоси GMa і GMb мають підвищену продуктивність у диапазоні вакууму (від 200 до 0,005) мбар абс., а також низьке споживання енергії. Ці вакуумні насоси, працюючи в парі з простими форвакуумними насосами, створюють перепад тиску Δ (від 75 до 140) мбар.

Технічні параметри
GMa 13.f7 HV GMa 13.8 HV GMb 14.9 HV GMb 15.10 HV GMb 15.11 HV GMb 16.f13 HV GMb 16.13 HV
Швидкість відкачування (м3/год) 2000 2900 3900 5600 7500 8150 9750
Ств. перепад тиску Δ, (мбар абс.) 110 90 130 80 75
Потужність ел. двигуна (кВт) 7,5 11 15 18,5 22
Частота обертання ротора (об/хв) 3000 1500
Електроживлення ~3 ф.: 400/690 В-50 Гц
Кількість масла у редукторі (л) 2,5 7 12 11
Рівень шуму (ISO 2151) (дБ(А)) 75 77 78 79 69
Габаритні розміри, мм 1276x570x400 1560x570x400 1606x652x500 1629x800x630 1813x800x630 2036x910x710 2204x910x710
Вага без ел. двигуна (кг) 345 485 580 770 840 1350 1400

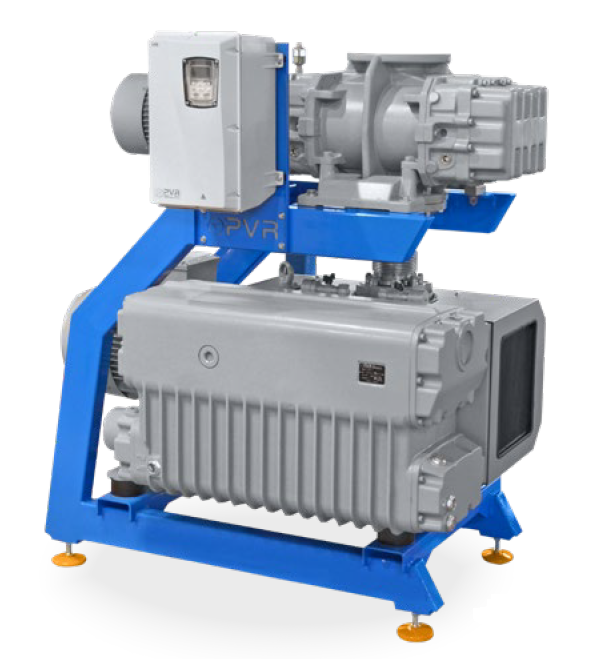

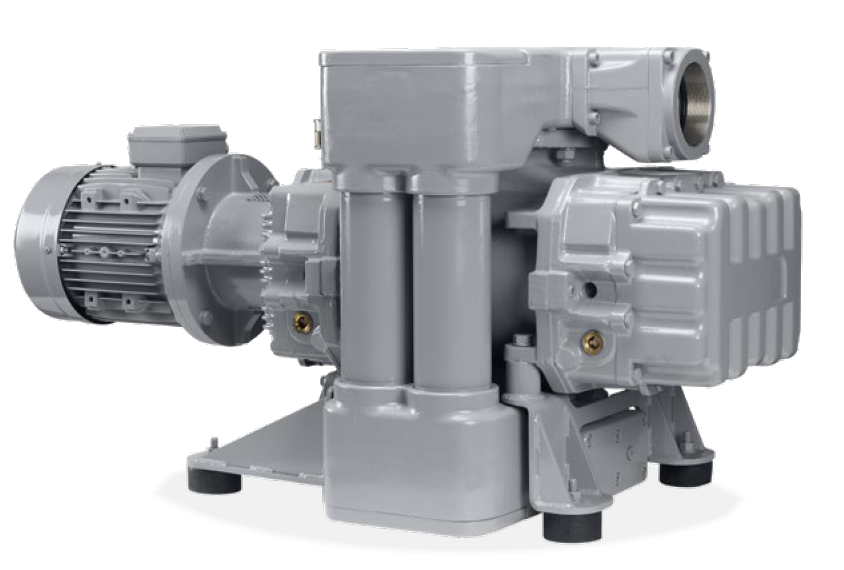

Серія двороторних вакуумних насосів Рутса GMa-BP від PVR – це ті самі насоси серії GMa, але оснащені спеціальними т.з. байпасними клапанами. Такий клапан захищає насос Рутса від струмів густого повітря, що можуть перевантажувати двигун насоса, розрахований на відкачування попередньо розрідженого газового потоку.

Технічні параметри ДВОРОТОРНІ НАСОСИ типу РУТС СЕРІЇ GMa-BP, тип насоса:
GMa 11.3 HV BP GMa 11.4 HV BP GMa 12.5 HV BP GMa 12.6 HV BP GMa 13.f7 HV BP GMa 13.8 HV BP
Швидкість відкачування (м3/год) 500 730 1000 1400 2000 2840
Граничний вакуум (мбар, абс) < 0.02 (при роботі в парі з вакуумними насосами серії EU)
Потужність ел. двигуна (кВт) 1.5 2.2 3 4 5.5 7.5
Частота обертання ротора (об/хв) 3000
Електроживлення ~3 ф.: 230/400 В-50 Гц ~3 ф.: 400/690 В-50 Гц
Кількість масла у редукторі (л) 1.2 1.4 1.8 2 2.4 2.7
Рівень шуму (ISO 2151) (дБ(А)) 71 72 75
Габаритні розміри, мм 928x418x446 1053x443x446 1099x463x496 1220x496x510 1272x550x633 1412x563x633
Вага (кг) 178 184 232 295 387 513

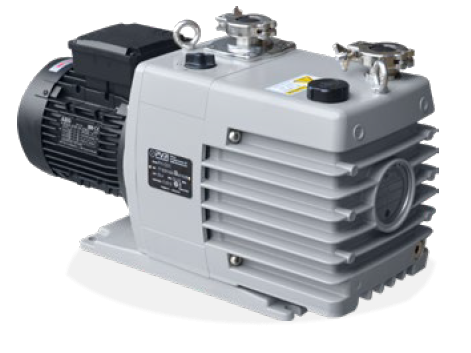

Серія вакуумних насосів PHV від PVR - це класичні двоступінчасті пластинчато-роторні вакуумні насоси, обидва ступені яких працюють, будучи повністю зануреними в ванну з вакуумним мастилом. Вакуумні насоси такого типу вважаються найкращими механічними вакуумними насосами за показниками досягнення граничного вакууму, який досягає показника 0,005 мбар абс. Продуктивність серії насосів PHV становить (від 5 до 300) м3/год.

Технічні параметри ДВОСТУПІНЧАСТІ ПЛАСТИНЧАТО-РОТОРНІ ВАКУУМНІ НАСОСИ СЕРІЇ PHV, тип насоса:
PHV 5K PHV 10K PHV 20K PHV 30K PHV 50K
Швидкість відкачувння (м3/год) 5 10 20 30 50
Граничний вакуум (мбар, абс) ≤ 0,007
Потужність ел. двигуна (кВт) 0,4 0,75 1,5
Частота оберт. ротора (об/хв) 1450
Енергоживлення ~3 ф.: 230/400 В-50 Гц
Кількість масла (л) 1,1 1,2 2 2,3 4,5
Рівень шуму (ISO 2151) (дБ(А)) 50 52 56
Габарити, мм 454x170x253 479x170x253 543x210x288 576x210x288 576x210x288
Вага (кг) 21 22,5 38 41 68

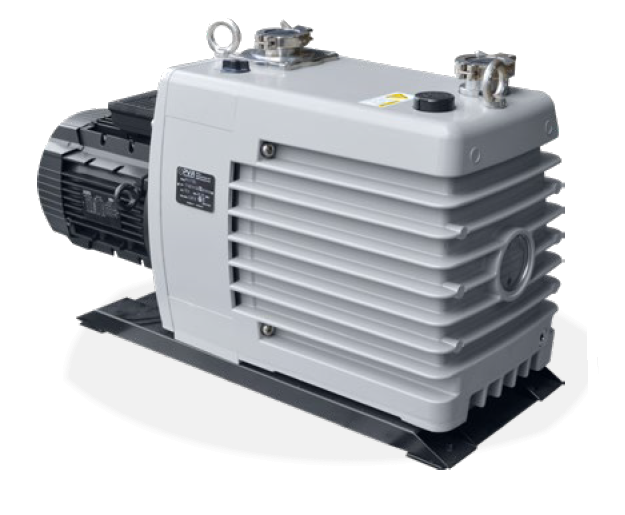

Вакуумні насоси серії PHV виготовляються спільно з компанією WOOSUNG VACUUM (південна Корея). В парі з насосами Рутса ці вакуумні насоси можуть сягати рівня вакууму порядку 0,001 мбар абс. З іншого боку вакуумні насоси серії PHV не рекомендується застосовувати там, де є тривалі періоди роботи на поганому вакуумі (тиск більше 400 м бар абс.).

Технічні параметри PHV 75K PHV 150K PHV 200K PHV 300K
Швидкість відкачувння (м3/год) 75 150 200 300
Граничний вакуум (мбар, абс) ≤ 0,007
Потужність ел. двигуна (кВт) 2,2 4 5,5 7,5
Частота оберт. ротора (об/хв) 1450
Енергоживлення ~3 ф.: 230/400 В-50 Гц ~3 ф.: 400/690 В-50 Гц
Кількість масла (л) 6,5 11 16 17
Рівень шуму (ISO 2151) (дБ(А)) 56 72 74 75
Габарити, мм 791x280x415 943x360x450 1022x430x486 1122x430x486
Вага (кг) 84 138 200 225

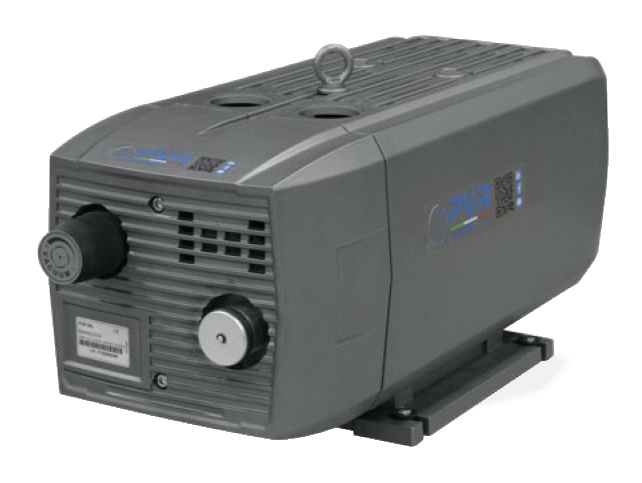

Серія вакуумних насосів VD від PVR - це сухі пластинчато-роторні вакуумні насоси, які працюють без використання мастила. Робочі лопатки і рухаються в пазах ротора і ковзають по гільзі розточування корпусу без змащення, завдяки сучасним антифрикційним матеріалами, з яких вони виготовлені. Рівень вакууму становить порядку 150 мбар абс. («-0,8 атм.»), продуктивність (від 3 до 40) м3/год.

Технічні параметри СУХІ ПЛАСТИНЧАТО-РОТОРНІ ВАКУУМНІ НАСОСИ СЕРІЇ VD, тип насоса:
VD 3 VD 6 VD 8 VD 16 VD 25 VD 40
Швидкість відкачувння (м3/год) 3 6 8 16 25 40
Граничний вакуум (мбар, абс) ≤ 150
Потужність ел. двигуна (кВт) 0,12 0,25 0,55 0,75 1,25
Частота оберт. ротора (об/хв) 3000 1500
Енергоживлення ~1 ф.: 230 В-50 Гц (або ~3 ф.: 230/400 В-50 Гц) ~3 ф.: 230/400 В-50 Гц
Охолодження повітряне примусове
Рівень шуму (ISO 2151) (дБ(А)) 56 62 60 64 67 72
Габарити, мм 201x108x124 239x158x124 248x158x124 457x238x228 525x256x258 579x256x258
Вага (кг) 5 7 8 25 33 36

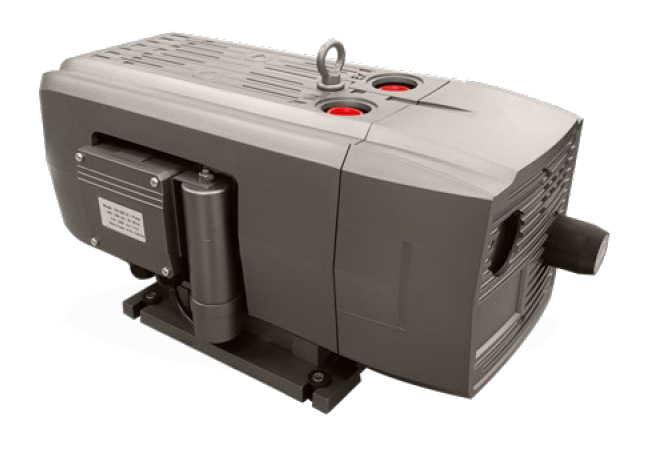

Серія компресорів низького тиску CD від PVR - це сухі пластинчато-роторні компресори, які працюють, як і вакуумні насоси серії VD, без використання мастила, завдяки робочим лопаткам, що виготовлені з сучасних антифрикційних матеріалів. Надлишковий тиск може сягати 1 бару. Продуктивність (від 3 до 40) м3/год.

Технічні параметри СУХІ ПЛАСТИНЧАТО-РОТОРНІ КОМПРЕСОРИ СЕРІЇ CD, тип насоса:
CD 3 CD 6 CD 8 CD 16 CD 25 CD 40
Швидкість відкачувння (м3/год) 3 6 8 16 25 40
Надлишковий тиск (бар) ≤ +1 +0,7 +0,6
Потужність ел. двигуна (кВт) 0,12 0,25 0,55 0,75 1,25
Частота оберт. ротора (об/хв) 3000 1500
Енергоживлення ~1 ф.: 230 В-50 Гц (або ~3 ф.: 230/400 В-50 Гц) ~3 ф.: 230/400 В-50 Гц
Охолодження повітряне примусове
Рівень шуму (ISO 2151) (дБ(А)) 58 64 62 65 68 74
Габарити, мм 229x154x172 239x154x172 249x154x124 457x238x228 525x256x258 579x256x258
Вага (кг) 5 7 8 25 33 36
