Промислові вакуумні системи
ВАКУУМНІ СИСТЕМИ – це основа і невід’ємна частина сучасних вакуумних технологій, и не тільки. Жоден вакуумний насос, компресор, повітродувка, вентилятор - вони не існують окремо і самостійно. Всі ці гідравлічні об’ємні машини задіяні в сучасних технологіях у різноманітних галузях промисловості. Всі ті технології реалізуються через вакуумні системи, які розробляються і втілюються в життя творчими командами досвідчених фахівців - інженерів і технологів передових підприємств і брендів світової економіки.
Фірма "ЛБМ", маючи майже 30-ти річний досвід роботи на ринках вакуумного обладнання, пропонує сьогодні нашим потенційним замовникам і своїм партнерам в Україні постачання стандартних ВАКУУМНИХ СИСТЕМ від провідних європейських виробників вакуумного обладнання. Також пропонуються розрахунки, виготовлення і поставка ОРИГІНАЛЬНИХ ВАКУУМНИХ СИСТЕМ за вимогами замовника з власною ЛБМ-гарантією та авторською інженерною підтримкою спільних проектів.
За своєю конструкцією класична вакуумна система складається з 4-х базових частин:
- вакуумних насосів
- сенсорів контролю і виміру вакууму
- системи трубопроводів і комунікації
- системи управління
Наразі ми пропонуємо вам такі вакуумні системи і послуги постачальника систем:
|

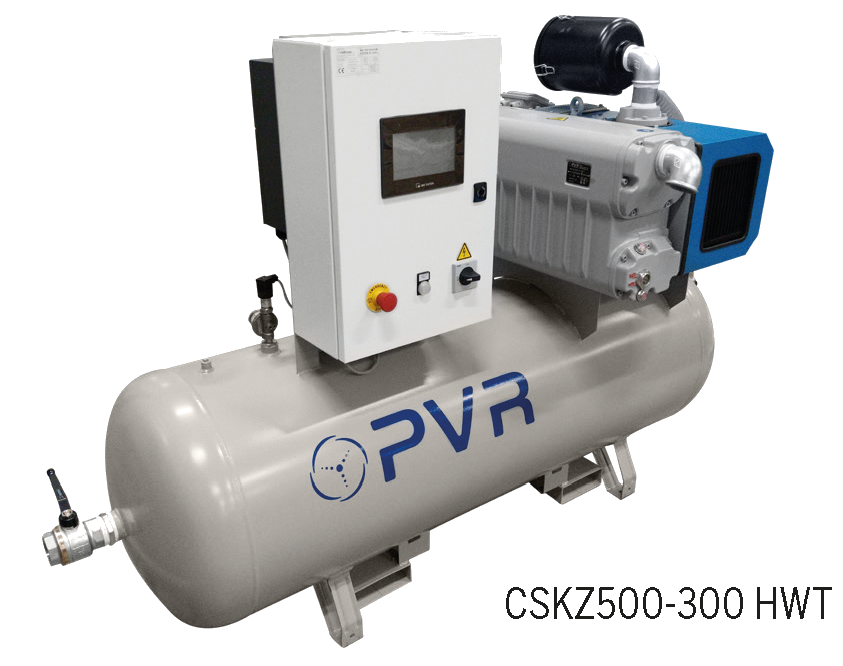

ВАКУУМНІ СИСТЕМИ серії CSKZ від компанії «PVR Vacuum Desigh» (Італія) – це дуже прості вакуумні пости, які включають в себе вакуумний насос, вакуум-ресивер і міні-бокс управління відкачуванням. Всі вакуумні системи CSKZ оснащені сенсорами контролю рівня вакууму. |
||||||||
|---|---|---|---|---|---|---|---|---|---|
| Технічні параметри | ВАКУУМНІ СИСТЕМИ серії CSKZ з одним вакуумним насосом PVR, тип системи: | ||||||||
| CSKZ 100-15 | CSKZ 100-35 | CSKZ 500-45 | CSKZ 500-65 | CSKZ 500-105 | CSKZ 500-160 | CSKZ 500-205 | CSKZ 500-300 | ||
| Тип вакуумного насоса PVR | PVL 15 | PVL 15 | EU 47 M | EU 47 M | EU 107 H | EU 160 | EU 205 | EU 300 | |
| Швидкість відкачувння (м3/год) | 18 | 35 | 48 | 69 | 105 | 152 | 207 | 300 | |
| Граничний вакуум (мбар, абс) | ≤ 0,5 | ||||||||
| Споживна потужність (кВт) | 0,55 | 0,75 | 1,1 | 1,5 | 2,2 | 3 | 4 | 5,5 | |
| Обсяг вакуумного ресивера (л) | 100 | 500 | |||||||
| Загальна вага (кг) | 62 | 74 | 110 | 122 | 145 | 172 | 225 | 256 | |
|

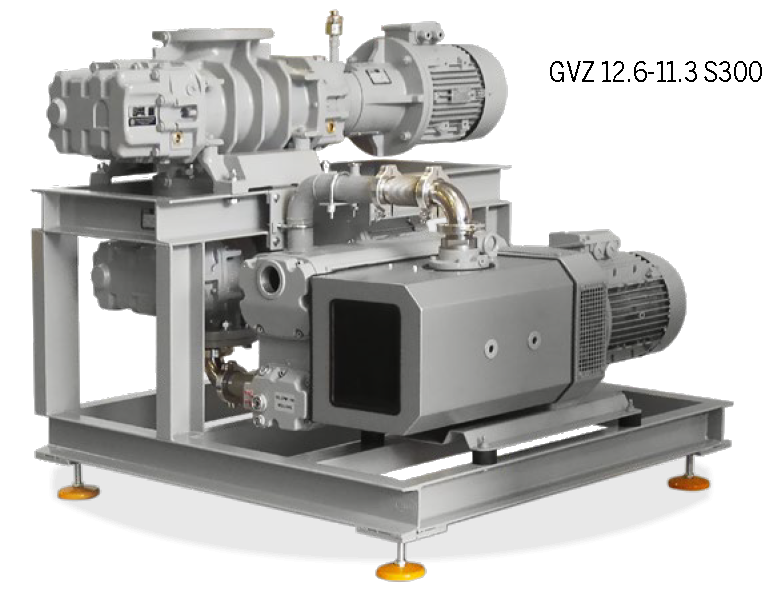

ВАКУУМНІ СИСТЕМИ серії GC від компанії «PVR Vacuum Desigh» (Італія) – це вакуумні пости , які включають один пластинчсато-роторний вакуумний насос і один двороторний вакуумний насос (типа Рутсу), який значно підвищує швидкість відкачування і дає більш глибокий вакуум. |
||||||||
|---|---|---|---|---|---|---|---|---|---|
| Технічні параметри | ВАКУУМНІ СИСТЕМИ серії GC з насосом типу Рутс (Roots), тип системи: | ||||||||
| GC 11.3-401 | GC 11.4-541 | GC 12.5-401 | GC 12.6-541 | GC 12.6-650 | GC 13.f7-650 | GC 13.8-650 | |||
| Тип вакуумного насоса PVR | PVL 401, GMa 11.3 HV | PVL 541, GMa 11.4 HV | PVL 401, GMa 12.5 HV | PVL 541, GMa 12.6 HV | EU 650 M, GMa 12.6 HV | EU 650 M, GMa 13.f7 HV | EU 650 M, GMa 13.8 HV | ||
| Швидкість відкачувння (м3/год) | 452 | 655 | 860 | 1200 | 1430 | 2000 | 2890 | ||
| Граничний вакуум (мбар, абс) | ≤ 0,02 | ≤ 0,0072 | |||||||
| Споживна потужність (кВт) | 7,5 + 22 | 11 + 3 | 7,5 + 4 | 11 + 5,5 | 15 + 5,5 | 15 + 7,5 | 15 + 11 | ||
| Рівень шуму в роботі (дБ(А)) | 79 | 80 | 76 | 77 | 78 | ||||
| Загальна вага (кг) | 435 | 505 | 535 | 610 | 870 | 920 | 1050 | ||
|

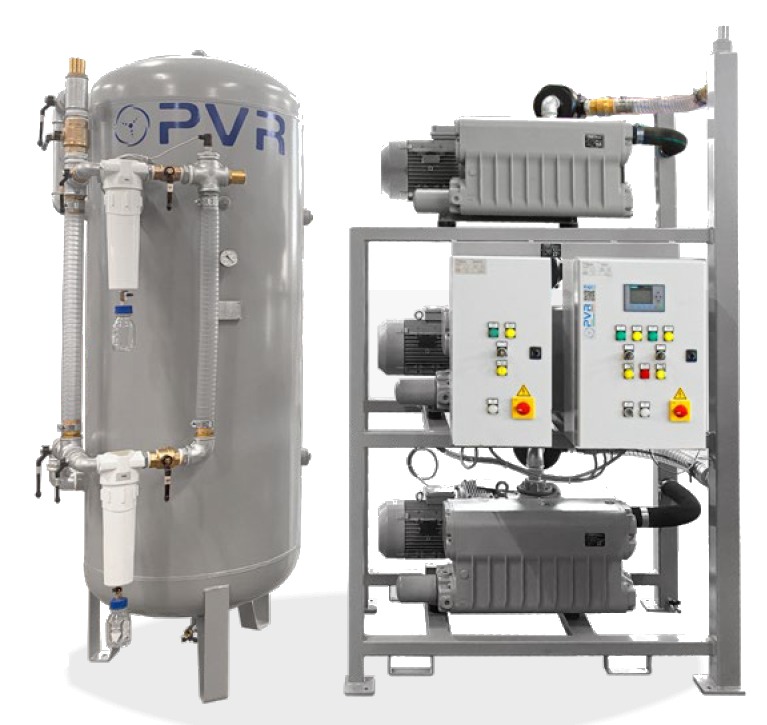

ВАКУУМНІ СИСТЕМИ серії CTKV від компанії «PVR Vacuum Desigh» (Італія) – це спеціальні вакуумні системі, розроблені для централізованого споживання вакууму у медичних закладах. Вони включають три вакуумних насоса, ресивер, шафу управління і систему бактеріологічної фільтрації повітря, що забезпечує захист приміщень медичних закладів від розповсюдження бактерій і вірусів через вихлоп вакуумних насосів. |
||||||||
|---|---|---|---|---|---|---|---|---|---|
| Технічні параметри | Медичні ВАКУУМНІ СИСТЕМИ серії CTKV від компанії PVR, тип системи: | ||||||||
| CTKV 500-15 B/H | CTKV 500-45 B/H | CTKV 500-65 B/H | CTKV 1000-105 B/H | CTKV 1000-160 B/H | CTKV 1000-300 B/H | ||||
| Тип вакуумного насоса PVR (3 шт.) | PVL 15 | EU 47 M | EU 67 | EU 107 H | EU 160 | EU 300 | |||
| Швидкість відкачування (м³/год) | 3 x 18 | 3 x 48 | 3 x 69 | 3 x 105 | 3 x 152 | 3 x 300 | |||
| Граничний вакуум (мбар, абс) | ≤ 20 | ≤ 10 | |||||||
| Споживна потужність (кВт) | 3 x 0,55 | 3 x 1,1 | 3 x 1,5 | 3 x 2,2 | 3 x 3 | 3 x 5,5 | |||
| Обсяг вакуумного ресивера (л) | 500 | 1000 | |||||||
| Загальна вага (кг) | розраховується окремо залежно від замовлення комплектації та монтажу вакуумної системи | ||||||||
|
||||
|---|---|---|---|---|

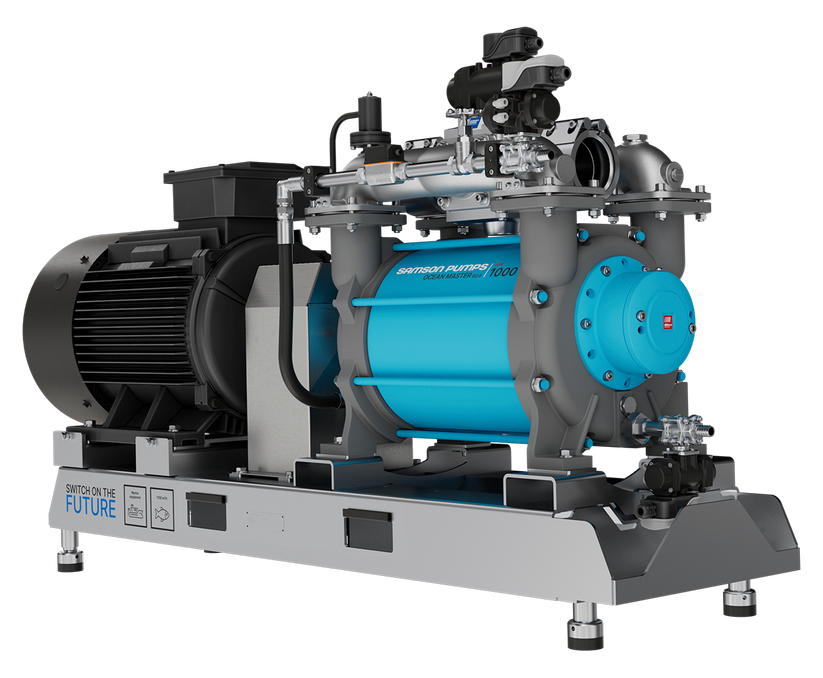

| Технічні параметри | СИСТЕМИ серії OCEAN MASTER SOLUTION, тип системи: | |||
| OMS 500 | OMS 700 | OMS 1000 | OMS 1500 | |
| Швидкість відкачування (м³/год) | 270 - 710 | 370 - 830 | 490 - 1120 | 820 - 1880 |
| Граничний вакуум (мбар, абс) | 150 | |||
| Компресія (бар над) | 3 | |||
| Ел. потужність двигуна (кВт) | 7,5 - 45 | 7,5 - 55 | 15 - 90 | 45 - 150 |
| Частота обертання ротора (об/хв) | 800 - 1800 | 800 - 1500 | ||
| Габаритні розміри (мм) | 1604 x 579 x 1024 | 1696 x 593 x 1024 | 2044 x 632 x 1024 | 2568 x 749 x 1298 |
| Вага насоса з голим валом (кг) | 191 | 209 | 253 | 428 |
| Вага з ел. двигуном на рамі (кг) | 242 | 265 | 312 | 525 |
|

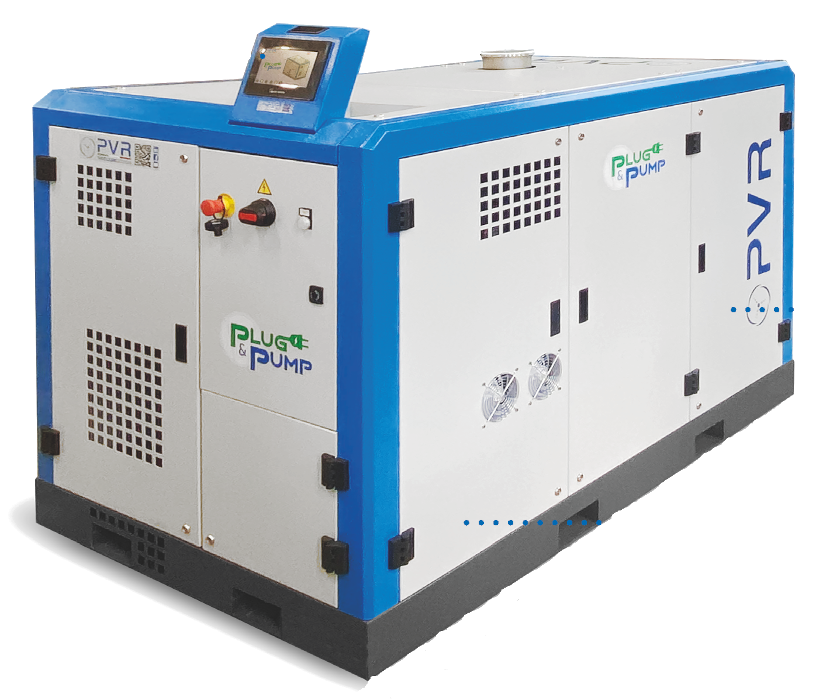

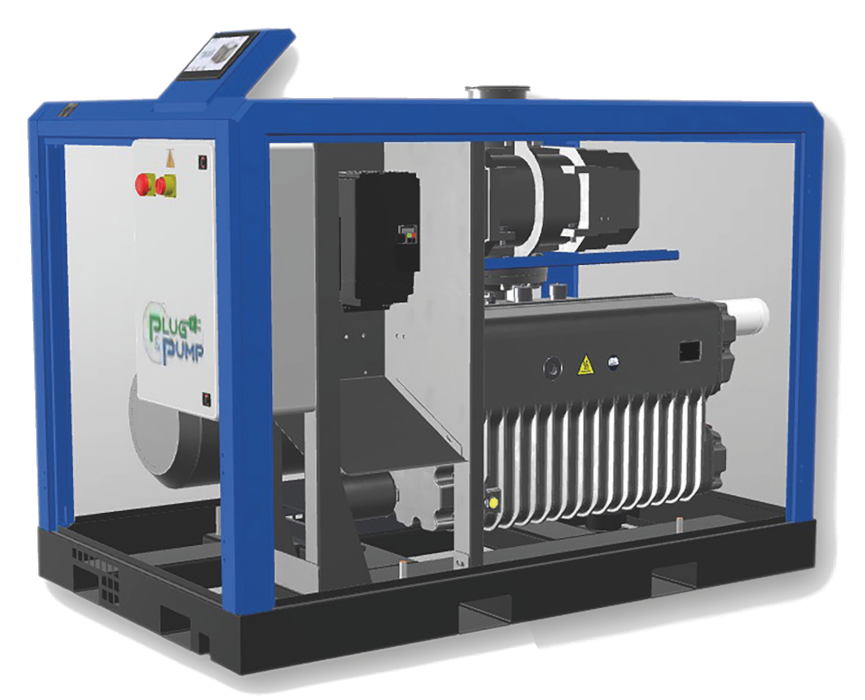

Plug & Pump 13.F7-S650H - це нова серія компактних вакуумних систем від виробника PVR (Італія), в яких насоси, пристрої та електричні компоненти поміщені в чистий звуконепроникний корпус. До цієї системи підключається джерело живлення, далі вона з’єднується трубопроводами з технологічним об’єктом, де потрібен вакуум, далі все готово до роботи. Системи Plug & Pump поставляються з сенсорною панеллю управління, що відповідає вимогам євро-стандартів. Human-machine інтерфейс (HDMI) забезпечує:
Далі була розроблена і виготовлена компактна вакуумна система ВС-1.600-8.800. |
Технічні параметри | Система вакуумна 13.F7-S650H |
В системі 13.F7-S650H встановлені два вакуумних насоса:
|
|
|---|---|---|---|---|---|
| Швидкість відкачування (м³/год) | 2000 | ||||
| Граничний вакуум (мбар, абс) | ≤ 0.002 | ||||
| Споживна потужність (кВт) | 22,5 | ||||
| Рівень шуму в роботі (дБ(А)) | 75 | ||||
| Габаритні розміри (мм) | 1800 x 1100 x 1400 | ||||
| Загальна вага (кг) | 1200 | ||||
|

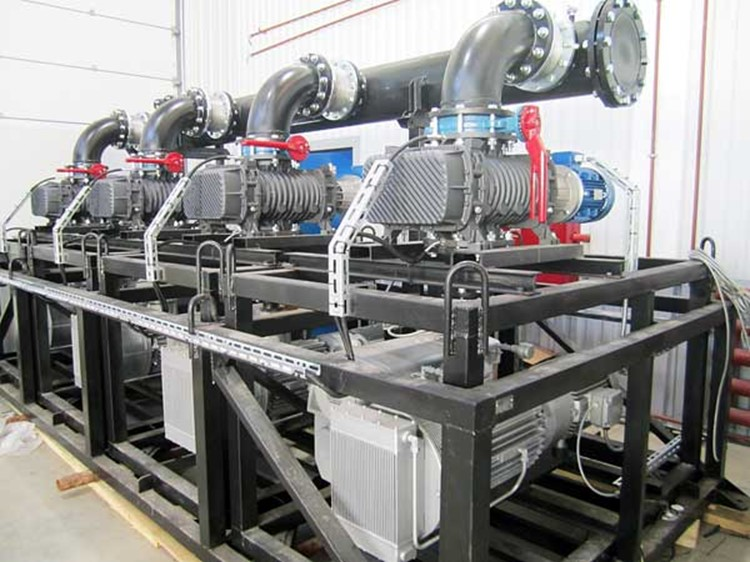

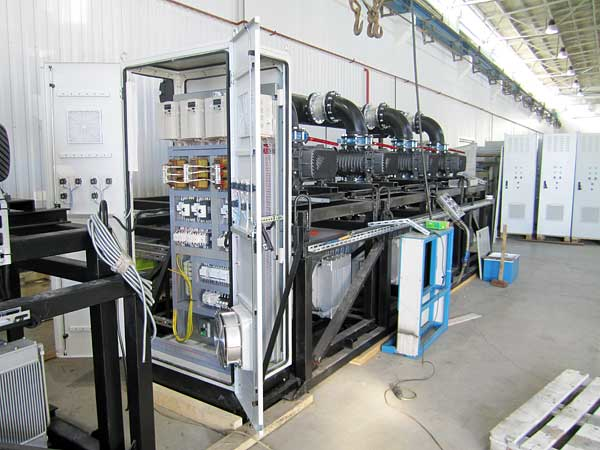

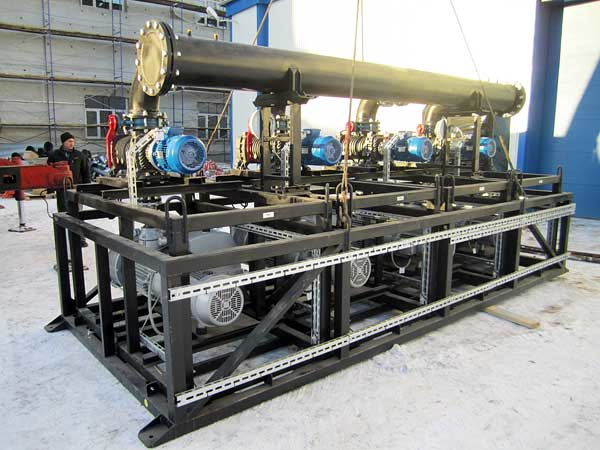

2013-й рік. Фірма «ЛБМ» спільно з НВО "ГазМашПроект" розробила і виготовила 2 вакуумні системи для осушення газопроводів, що завжди виконується після проведення польових гідравлічних випробувань газопроводів на герметичність. ВАКУУМНІ СИСТЕМИ ВС – ВС – 12.500 x 10.000 (2 одиниці) успішно відпрацювали майже 5 років на осушенні складних ділянок трубопроводів при дуже складних умовах піщаної пустелі у Туркменістані. Це дало розвиток Проекту на 2014-2017 роки. Далі була розроблена і виготовлена компактна вакуумна система ВС-1.600-8.800. |
Технічні параметри | Система вакуумна ВС ‑ 12.500 x 10.000 |
|
|
|---|---|---|---|---|---|
| Швидкість відкачування (м³/год) | 10000 | ||||
| Граничний вакуум (мбар, абс) | 0.008 | ||||
| Споживна потужність (кВт) | 90 max | ||||
| Рівень шуму в роботі (дБ(А)) | 78 | ||||
| Габаритні розміри (мм) | 5900 x 2230 x 2100 | ||||
| Загальна вага (кг) | 7250 | ||||
|

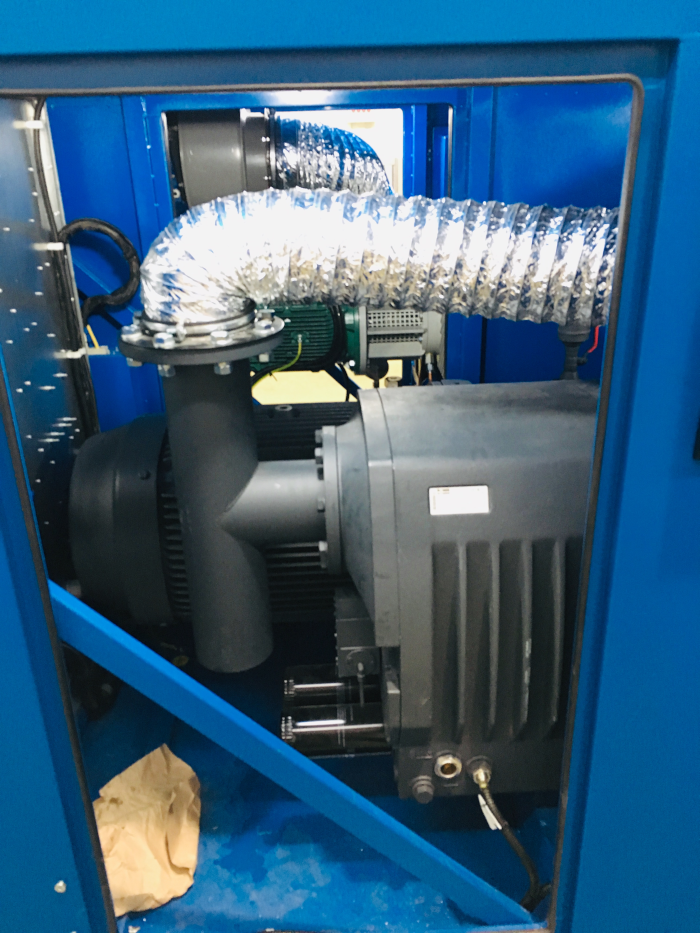

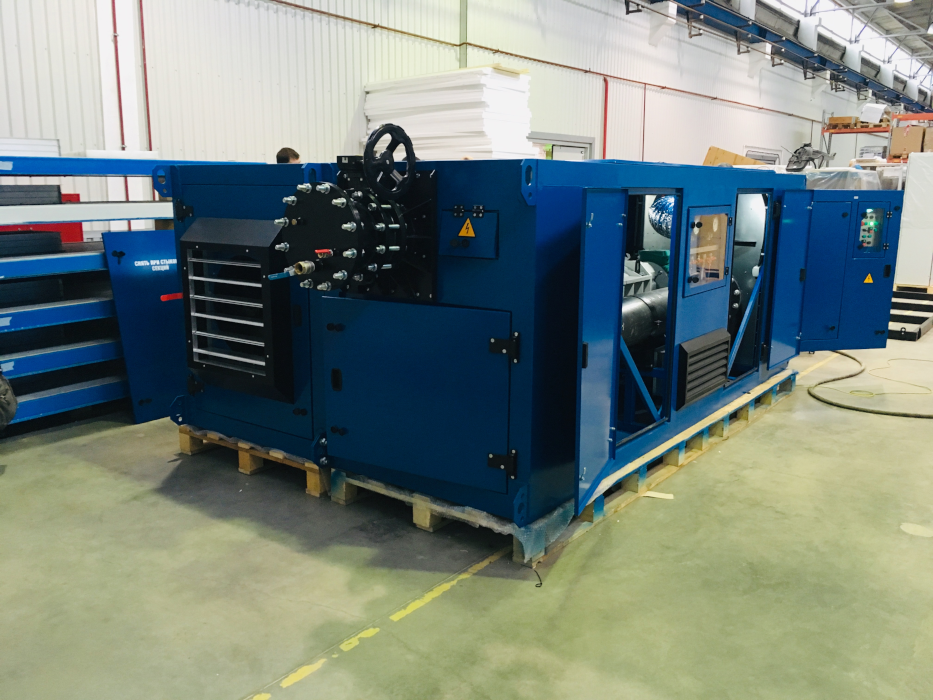

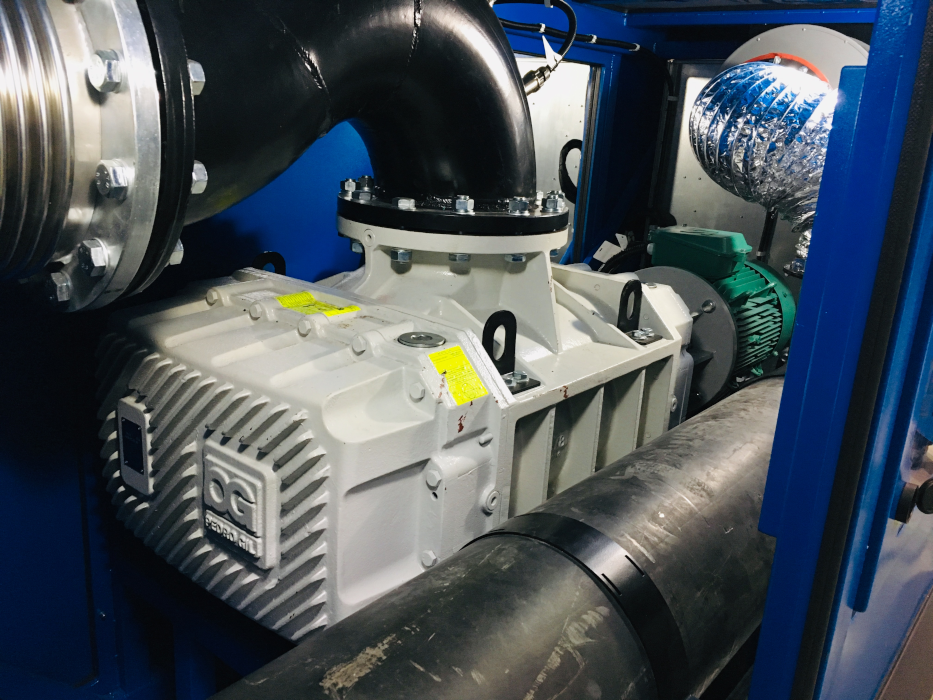

2016-й рік. Фірма «ЛБМ» у новому Проекті спільно з НВО "ГазМашПроект" розробила і виготовила наступну, вже компактну вакуумну систему, для осушення газопроводів. Ця система була створена як мобільний модуль осушення газопроводів, який можна переміщати повітрям (гелікоптерами) у важкодоступні місця. ВАКУУМНА СИСТЕМА ВС – 1.600 x 8.800 навесні 2017-го року успішно пройшла випробування, але цей Проект було припинено за браком коштів інвесторів на подальший розвиток цієї технології. Фірма «ЛБМ» розробила і виготовила механічну частину вакуумної системи, що значно поширило досвід інженерів «ЛБМ». |
Технічні параметри | Система вакуумна ВС – 1.600 x 8.800 |
(Busch)
(Pedro GIL) |
|
|---|---|---|---|---|---|
| Швидкість відкачування (м³/год) | 8800 max | ||||
| Граничний вакуум (мбар, абс) | 0.005 | ||||
| Споживна потужність (кВт) | 50 max | ||||
| Рівень шуму в роботі (дБ(А)) | 76 | ||||
| Габаритні розміри (мм) | 4000 x 2400 x 1520 | ||||
| Загальна вага (кг) | 4800 | ||||
Фірма «ЛБМ» сьогодні успішно працює над втіленням новітніх ВАКУУМНИХ ТЕХНОЛОГІЙ і ВАКУУМНИХ СИСТЕМ в оновлену економіку України майбутнього.
За останні 15 років ми отримали чимало запитів щодо видалення, збору та утилізації так званих ПНГ газових сумішей. ПНГ- це у нафтохіміків Попутний Нафтовий Газ.
нафтохіміків Попутний Нафтовий Газ. Що цікаво, з цією проблемою стикаються хіміки, нафтохіміки, фармацевти, і взагалі фахівці з утилізації горючих і небезпечних газів усього світу. Але ефективного універсального вирішення цієї проблеми досі не отримано.

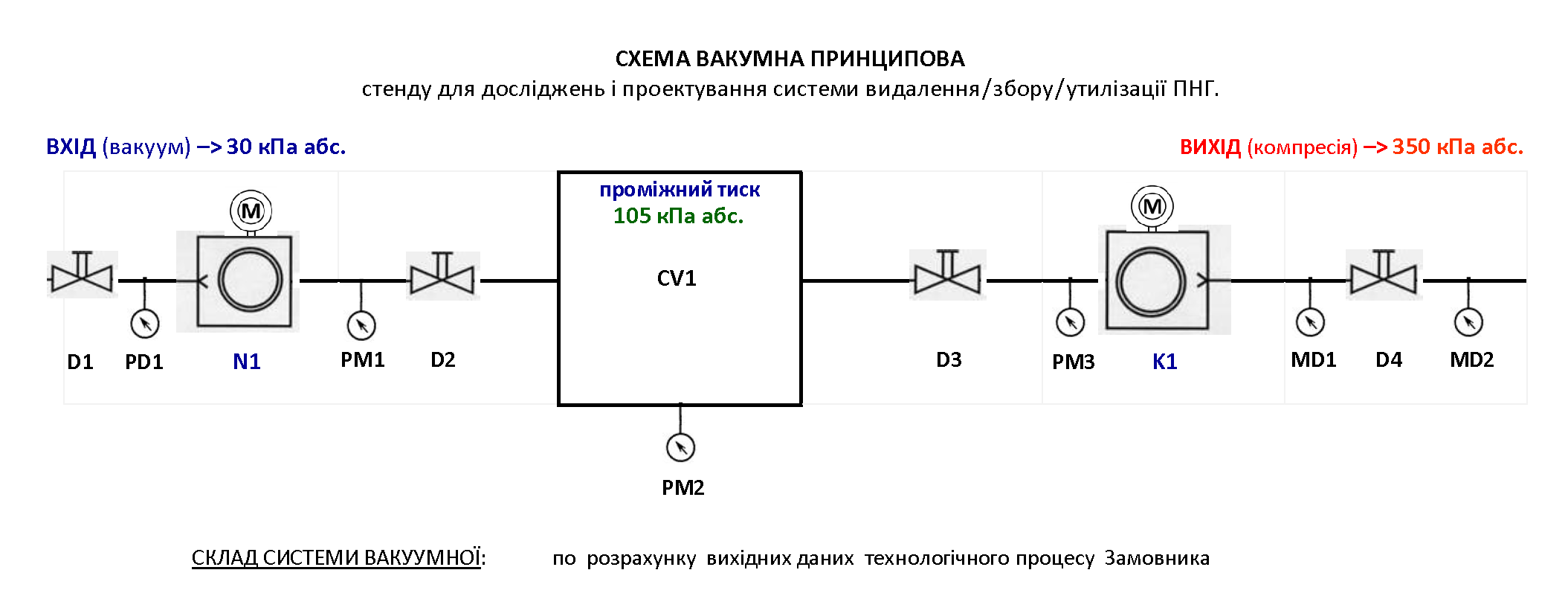

У 2024 році нами було створено стенд для досліджень і відпрацювання технологій збору, утилізації та регенерації вибухонебезпечних газів. Горючі гази відбираються із зони низького тиску, під контролем збираються в спеціально розраховану ємність, і далі під підвищеним тиском йдуть на утилізацію або часткову регенерацію (перетворення у теплову енергію опалення будівель, або процес підігріву води, і це лише тільки два приклади).
У 2025-2027 роках планується створення перших таких ВАКУУМНИХ СИСТЕМ з ТМ «ЛБМ-РЕГЕНЕРАЦІЯ»® для використання в сучасних енергетичних системах України.
